Hei acolo! În calitate de furnizor de flanșe din oțel inoxidabil, sunt adesea întrebat despre cum să verific planeitatea acestor componente esențiale. Flanșele din oțel inoxidabil sunt utilizate într-o gamă largă de industrii, de la instalații sanitare la petrol și gaze, iar asigurarea planeității lor este crucială pentru o etanșare adecvată și performanța generală. În această postare pe blog, voi împărtăși câteva metode practice și sfaturi despre cum să verificați planeitatea unei flanșe din oțel inoxidabil.
De ce contează planeitatea
Înainte de a aborda metodele de verificare, să vorbim rapid despre motivul pentru care planeitatea este atât de importantă. O flanșă care nu este plată poate provoca scurgeri într-un sistem de conducte. Când două flanșe sunt prinse împreună, acestea trebuie să facă o etanșare etanșă și uniformă. Dacă una sau ambele flanșe sunt deformate sau neuniforme, vor exista goluri în care fluidele sau gazele pot scăpa. Acest lucru nu numai că duce la ineficiențe, dar poate fi și un pericol pentru siguranță în unele industrii.
Inspecție vizuală
Primul pas în verificarea planeității unei flanșe din oțel inoxidabil este o simplă inspecție vizuală. Luați o lanternă bună și aruncați o privire atentă la suprafața flanșei. Căutați orice semne evidente de deteriorare, cum ar fi lovituri, zgârieturi sau deformare. Uneori, doar o privire rapidă poate dezvălui probleme majore.
Dacă observați nereguli vizibile, este un steag roșu. Este posibil ca o flanșă grav deteriorată să fie înlocuită imediat. Chiar și zgârieturile minore pot afecta planeitatea și capacitatea de a crea o etanșare adecvată, așa că fii atent și la acestea.
Folosind o margine dreaptă
Una dintre cele mai comune și mai simple moduri de a verifica planeitatea flanșei este utilizarea unei margini drepte. Puteți obține un metal sau o muchie dreaptă de precizie de la magazinul dvs. de hardware local. Plasați marginea dreaptă peste suprafața flanșei în diferite unghiuri.
Dacă există goluri între marginea dreaptă și flanșă, înseamnă că flanșa nu este plată. Puteți utiliza un ecartament pentru a măsura dimensiunea acestor goluri. Un ecartament este un set de benzi metalice subțiri de diferite grosimi. Glisați banda corespunzătoare în spațiu pentru a determina cât de departe este planeitatea.
În mod ideal, decalajul ar trebui să fie minim. Standardele industriale specifică de obicei distanța maximă admisă pentru diferite tipuri de flanșe. De exemplu, în unele aplicații, un spațiu mai mare de 0,002 inchi poate fi inacceptabil.
Dispozitive de măsurare cu laser
Pentru o abordare mai precisă și de înaltă tehnologie, puteți utiliza dispozitive de măsurare cu laser. Aceste dispozitive funcționează prin emiterea unui fascicul laser pe suprafața flanșei și măsurarea distanței în mai multe puncte.
Avantajul utilizării unui dispozitiv de măsurare cu laser este că poate oferi rapid o hartă detaliată a suprafeței flanșei. Poate detecta chiar și cele mai mici variații de planeitate care ar putea fi omise de o margine dreaptă. Unele dispozitive laser se pot conecta și la un computer, permițându-vă să analizați datele și să generați rapoarte.
Cu toate acestea, dispozitivele de măsurare cu laser pot fi destul de scumpe. Dacă sunteți o întreprindere mică sau trebuie să verificați flanșele doar ocazional, o opțiune mai eficientă din punct de vedere al costurilor ar putea fi o margine dreaptă și un ecartament.
Metoda plăcilor de suprafață
O altă metodă fiabilă este metoda plăcii de suprafață. Veți avea nevoie de o placă mare, cu suprafață plană, din granit sau fontă. Așezați flanșa pe placa de suprafață și utilizați un indicator cadran pentru a măsura variațiile de înălțime pe suprafața flanșei.
Comparatorul este un instrument de precizie care poate detecta schimbări foarte mici de înălțime. Mutați indicatorul peste flanșă într-un model de grilă, luând măsurători la intervale regulate. Înregistrați citirile și calculați valorile maxime și minime. Diferența dintre aceste valori vă oferă o idee despre deviația de planeitate a flanșei.
Această metodă este foarte precisă, dar poate consuma mult timp. Este adesea folosit în laboratoarele de control al calității unde sunt necesare măsurători precise.
Tipuri de flanșe și planeitate din oțel inoxidabil

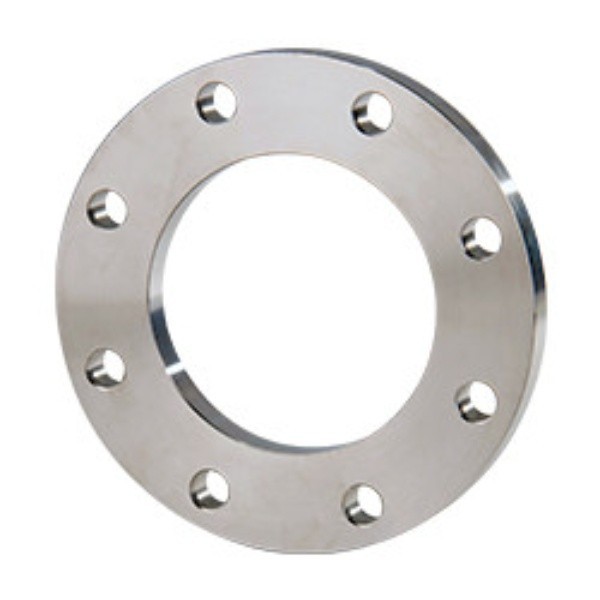

Când vine vorba de diferite tipuri de flanșe din oțel inoxidabil, cerințele de planeitate pot varia. De exemplu,Flanșă plată din oțel de sudareeste utilizat în mod obișnuit în aplicații de joasă presiune. Deși încă trebuie să fie relativ plat, toleranța pentru planeitate ar putea fi puțin mai îngăduitoare în comparație cu flanșele utilizate în sistemele de înaltă presiune.
Flanse forjate din inoxsunt cunoscuți pentru rezistența și durabilitatea lor. Aceste flanșe sunt adesea folosite în aplicații critice în care o etanșare perfectă este esențială. Ca urmare, cerințele de planeitate pentru flanșele forjate din inox sunt de obicei mai stricte.
Flanșă ASTM A182 F347este un tip specific de flanșă care îndeplinește anumite standarde ASTM. Aceste standarde includ și cerințe pentru planeitate. Când aveți de-a face cu flanșe conforme cu ASTM, este important să urmați specificațiile exacte pentru a asigura o performanță adecvată.
Factori care afectează planeitatea flanșei
Există mai mulți factori care pot afecta planeitatea unei flanșe din oțel inoxidabil. În timpul procesului de fabricație, prelucrarea necorespunzătoare sau tratamentul termic poate cauza deformarea. Dacă flanșa nu este răcită uniform după tratamentul termic, se pot dezvolta tensiuni interne care duc la distorsiuni.
De asemenea, transportul și manipularea pot deteriora flanșa. Manipularea brutală, scăparea sau stivuirea incorect a flanșelor poate cauza lovituri și deformari. Chiar și condițiile de depozitare contează. Dacă flanșele sunt depozitate într-un mediu umed, acestea pot rugini, ceea ce le poate afecta și planeitatea.
Menținerea planeității flanșei
Odată ce ați verificat planeitatea flanșelor din oțel inoxidabil și v-ați asigurat că îndeplinesc cerințele, este important să le mențineți planeitatea. Când instalați flanșe, asigurați-vă că utilizați cuplul corect atunci când strângeți șuruburile. Strângerea excesivă sau strângerea neuniformă poate cauza deformarea flanșei.
Inspecțiile regulate sunt, de asemenea, o idee bună. Verificați periodic flanșele pentru semne de uzură, deteriorare sau modificări ale planeității. Dacă observați orice problemă, adresați-le prompt pentru a evita probleme mai grave pe linie.
Concluzie
Verificarea planeității unei flanșe din oțel inoxidabil este o parte importantă a asigurării funcționării corespunzătoare a unui sistem de conducte. Indiferent dacă utilizați o simplă inspecție vizuală, o margine dreaptă sau un dispozitiv de măsurare cu laser de înaltă tehnologie, scopul este să vă asigurați că suprafața flanșei este cât mai plană posibil.
În calitate de furnizor de flanșe din oțel inoxidabil, înțeleg importanța furnizării de produse de înaltă calitate. Dacă sunteți pe piață pentru flanșe din oțel inoxidabil sau aveți nevoie de mai multe informații despre cerințele de planeitate, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți flanșele potrivite pentru nevoile dumneavoastră specifice și să ne asigurăm că îndeplinesc cele mai înalte standarde de calitate.
Referințe
- ASME B16.5 - Flanse de țeavă și fitinguri cu flanșe.
- ASTM A182 - Specificație standard pentru flanșe de țevi din aliaj forjat sau laminat și din oțel inoxidabil, fitinguri forjate și supape și piese pentru service la temperatură înaltă.
